| 产品特性：耐腐蚀 | 材质：合金钢 | 产地：盐山 |
| 等级：1 | 抗压强度：555 | 类型：角向型 |
| 连接方式：焊接 | 品牌：河北悦恒管道 | 特殊功能：耐腐蚀、 耐高压 |
| 型号：DN15-DN600 | 直径：21-610mm | 执行标准：美标 国标 日标 德标 |
| 产品规格：DN15-DN800 | 原材：圆钢 | 工艺：锻造 |
| 加工：数控机床 | 检测：PT UT | 外观：尺寸检测 |
| 包装：木箱 | 运输：陆运 空运 海运 | 销售范围：全国直达 |
尊贵的客户您好！河北悦恒管道装备制造有限公司，主营以下产品：
不锈钢：304 316L 310S
双相不锈钢：S32205/S31803/F51 S32750/2507
哈氏合金：N10276/HastelloyC-276 N06022/Inconel622
镍基合金：N06625/Inconel625/2.4856 1.4529/N08926
蒙乃尔合金：N04400/Monel400
镍铁铬奥氏体合金：
N08825/Incoloy825 N08020/Incoloy20 N06600/Inconel600
超级不锈钢：S39042/904L/N08904 S31254/254SMO
生产销售以上材质的：法兰，锻件，弯头，三通，异径管，管帽，封头，管道工厂化预制，以及图纸加工定做。销售：无缝管，直缝管。
河北悦恒管道装备制造有限公司专业生产销售：镍基合金，哈氏合金，双相不锈钢等材质的法兰，管件，钢管。扫描电子显微镜：组织结构方面实验结果表明，退火态N06625合金组织为单相奥氏体，其晶体结构为面心立方结构，存在大小不一、不规则的片状和等轴状组织，同时在晶体内部和晶界处均分布长条状晶体.经深冷处理后合金表层组织主要由Y相、碳化物(MC和M23C6)和y相构成，且随深冷处理时间的延长，三种组织数量均有增加。深冷处理时间为48小时时，三种组织的增量不太明显:随深冷处理时间的延长，合金表层的品粒逐渐减小，不断析出黑色碳化物；经深冷处理后合金表层晶界处有白色Y相析出，并随深冷处理时间的延长，y相形态逐渐由颗粒状晶体转变为长条状晶体，长条状晶体角逐渐钝化，形状圆润，深冷处理48h时，长条状晶体的变化不明显。
河北悦恒管道装备制造有限公司专业生产销售：镍基合金，哈氏合金，双相不锈钢等材质的法兰，管件，钢管。产品可满足美标耐腐蚀协会NACE性能要求，低硫磷含量，***抗硫化氢性能。耐腐蚀性能方面:本文模拟的海洋高盐度环境为2.5%、3.0%、3.5%氯化钠溶液环境，深冷处理提高了N06625合金的电化学行为，未深冷处理的N06625合金在高盐度环境下的电化学行为较好，随nacl溶液浓度的增加，自腐蚀电流密度逐渐增大，容抗弧半径逐渐减小:经深冷处理后合金表面电化学特性得到改善，耐腐蚀性能有所提高；随深冷处理时间的延长，自腐蚀电流密度逐渐增大，容抗弧半径逐渐减。
河北悦恒管道装备制造有限公司专业生产销售：镍基合金，哈氏合金，双相不锈钢等材质的法兰，管件，钢管。镍基合金2.4586此合金高温变形抗力大，一般加工温度在1170度，大变形在1010~1170度，微变形可在930度以上进行，冷加工冷成型操作良好。热处理一般在1093~1204度。焊接能也不错。N06625合金是固溶强化镍基高温合金，N06625合金的元素组成如表1.1所示，合金元素按作用大致可以分为三类，分布在元素周期表第Ш、VI和V族元素(如A、T、Nb、Ta等)主要起到沉淀强化的作用，分布在元素周期表第Ш、V、V、VI族元索(如Co、Fe、Cr、Mo、W等)主要起到固溶强化的作用，分布在元素周期表***1、Ш和IV族元素(如B、C等)主要起到晶界强化的作用，N06625合金中各元素在镍基体中的溶解。

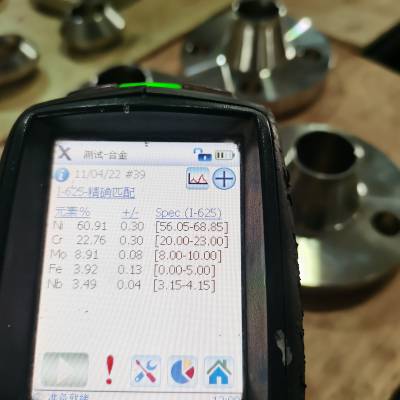

N06625/2.4856/ASTM B366 WPNCMC/Inconel625/NS3306/0Cr22Ni60Mo9Nb4/
NiCr22Mo9Nb/UNS N06625/GH3625
铭元素对镍基合金的析出相有影响，泰紫瑞等人17)在研究铬对铸造镍基合金组织与耐腐蚀性能的影响时发现，加入铬元素可以使镍基合金析出相的成分和数量发生变化，董建新等人在研究不同Cr含量高温合金中a-Cr相析出行为及作用时发现148.50)，铬元素的含量对镍基合金a-Cr相的存在形态和析出方式有明显影响.铬元素的加入对N06625合金的作用是提高了合金的耐腐蚀性能，在无Cr元素加入时，镍基合金表面会形成NiO的保护膜，当在镍基合金中添加适量的CrNiO元素后，在NiO薄膜的基础上还会形成一层与基体结合紧密的Crz0；薄膜，与此同时也会使Nio薄膜更加致密。
碳元素在N06625，2.4856，ASTM B366 WPNCMC，Inconel625，NS3306，0Cr22Ni60Mo9Nb4，NiCr22Mo9Nb，UNS N06625，GH3625
合金中主要分布于晶界处，形成碳化物，原因是碳元素在基体相Y相和沉淀强化相y相中的溶解度很低，碳化物在晶界处起到强化的作用，其在高温的环境中稳定性能较好，碳元素提高了合金的高温变性能，在晶界处形成碳化物，提高了晶界处的结合力[58-601，同时，细小的碳化物颗粒在品界处起到钉扎位错的作用、阻碍晶界的移动、防止产生裂纹等作用，但是若析出的碳化物颗粒较大会促进晶间裂纹的产生，使晶界变脆，降低了合金的强度，降低了合金的耐腐蚀性能
a-钝化膜局部破裂b-膜破口腐蚀闭塞区内金属离子增浓c-阴离子进入闭塞区，金属离子水解，pH下降d-裂缝内产生自催化加速腐蚀过程，H在***析出，渗入裂缝前缘，使金属脆化孔蚀、缝隙腐蚀和应力发展阶段示意图。
